MAPH101系列

2018-10-06 14:32 蘇州默孚龍

MAPH101 氣/液+電旋轉接頭，可通M5；G1/8；G1/4；G3/8；G1/2接頭，4~12mm大小管徑，且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等；標準為法蘭安裝形式，可定制空心軸安裝。

能通過的介質有: 壓縮空氣、氫氣、氮氣、化學混合氣體、蒸汽、冷卻水、

產品等級選型表
產品等級代號	最高轉速	工作壽命	密封件
VC	100RPM	1000萬轉	國內知名品牌密封件
VD	300RPM	3000萬轉	進口密封件

技術規格參數
旋轉接頭部分技術指標			機械技術指標
參數	數值		參數	數值
通道數	1進1出		工作壽命	參考產品選型等級
最大壓力	10MPa(可定制高壓),真空0.01torr		額定轉速	參考產品選型等級
扭矩	與接口尺寸相關,詳細咨詢技術		工作溫度	-30℃~80℃
電氣技術指標			工作濕度	0~85% RH
參數	數值		接觸材料	貴金屬
	功率	信號	殼體材料	鋁合金
額定電壓	0~440VAC/VDC	0~440VAC/VDC	防護等級	IP51
絕緣電阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
導線規格	AWG16#Teflon	AWG22#Teflon
導線長度	標準長度300mm（可據要求調整）
絕緣強度	500VAC@50Hz，60s
動態電阻變化值	<0.01Ω

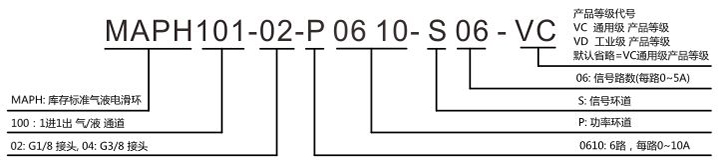

選型表

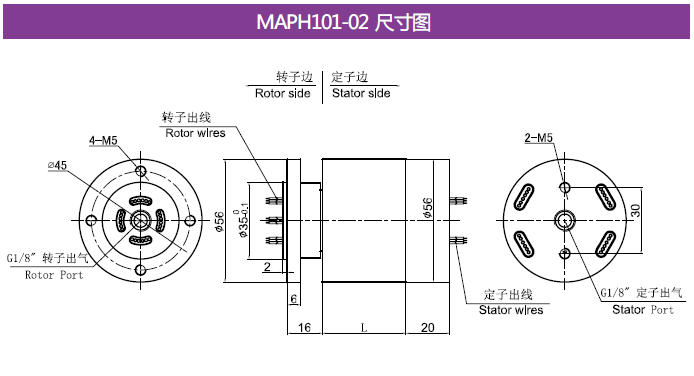

MAPH101-02氣液電一體滑環選型表 02 接口尺寸G1/8
型號	氣(液)通	10A	信號或5A	長度L(mm)	型號	氣(液)通	10A	信號或5A	長度L(mm)
MAPH101-02-S06	1進1出	0	6	38	MAPH101-02-P0810-S10	1進1出	8	10	71.6
MAPH101-02-P0210-S04	1進1出	2	4	38	MAPH101-02-P1010-S08	1進1出	10	8	71.6
MAPH101-02-P0410-S02	1進1出	4	2	38	MAPH101-02-P1210-S06	1進1出	12	6	71.6
MAPH101-02-P0610	1進1出	6	0	38	MAPH101-02-P1410-S04	1進1出	14	4	71.6
MAPH101-02-S12	1進1出	12	0	54.8	MAPH101-02-P1610-S02	1進1出	16	2	71.6
MAPH101-02-P0210-S10	1進1出	2	10	54.8	MAPH101-02-S24	1進1出	0	24	88.4
MAPH101-02-P0310-S09	1進1出	3	9	54.8	MAPH101-02-P0410-S20	1進1出	4	20	88.4
MAPH101-02-P0610-S06	1進1出	6	6	54.8	MAPH101-02-P0610-S18	1進1出	6	18	88.4
MAPH101-02-P0810-S04	1進1出	8	4	54.8	MAPH101-02-P1210-S12	1進1出	12	12	88.4
MAPH101-02-P1010-S02	1進1出	10	2	54.8	MAPH101-02-S30	1進1出	0	30	105.2
MAPH101-02-P1210	1進1出	12	0	54.8	MAPH101-02-P0610-S24	1進1出	6	24	105.2
MAPH101-02-S18	1進1出	0	18	71.6	MAPH101-02-S36	1進1出	0	36	125
MAPH101-02-P0210-S16	1進1出	2	16	71.6	MAPH101-02-S42	1進1出	0	42	141.8
MAPH101-02-P0410-S14	1進1出	4	14	71.6	MAPH101-02-S48	1進1出	0	48	158.6
MAPH101-02-P0610-S12	1進1出	6	12	71.6

注：N個10A 電流環并起來可作為1路N*10A電流環使用；比如: 2環10A 并起來做作為 1路20A 使用。
10A和信號(5A) 可以任意組合，詳細請咨詢客服。可在標準產品上進行非標定制，請咨詢客服。

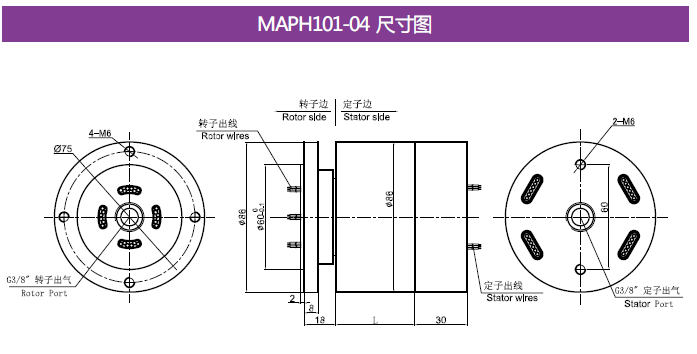

MAPH101-04氣液電一體滑環選型表 04 接口尺寸G3/8
型號	氣(液)通	10A	信號或5A	長度L(mm)	型號	氣(液)通	10A	信號或5A	長度L(mm)
MAPH101-04-S06	1進1出	0	6	45.2	MAPH101-04-S36	1進1出	0	36	150.2
MAPH101-04-P0210-S04	1進1出	2	4	45.2	MAPH101-04-P0610-S30	1進1出	6	30	150.2
MAPH101-04-P0410-S02	1進1出	4	2	45.2	MAPH101-04-P1210-S24	1進1出	12	24	150.2
MAPH101-04-P0610	1進1出	6	0	45.2	MAPH101-04-P3610	1進1出	36	0	150.2
MAPH101-04-S12	1進1出	0	12	65.6	MAPH101-04-S42	1進1出	0	42	170.6
MAPH101-04-P0210-S10	1進1出	2	10	65.6	MAPH101-04-P0610-S36	1進1出	6	36	170.6
MAPH101-04-P0310-S09	1進1出	3	9	65.6	MAPH101-04-P1210-S30	1進1出	12	30	170.6
MAPH101-04-P0610-S06	1進1出	6	6	65.6	MAPH101-04-P4210	1進1出	42	0	170.6
MAPH101-04-P0810-S04	1進1出	8	4	65.6	MAPH101-04-S48	1進1出	0	48	191
MAPH101-04-P1010-S02	1進1出	10	2	65.6	MAPH101-04-P0610-S42	1進1出	6	42	191
MAPH101-04-P1210	1進1出	12	0	65.6	MAPH101-04-P1210-S36	1進1出	12	36	191
MAPH101-04-S18	1進1出	0	18	86	MAPH101-04-P1810-S30	1進1出	18	30	191
MAPH101-04-P0210-S16	1進1出	2	16	86	MAPH101-04-P2410-S24	1進1出	24	24	191
MAPH101-04-P0410-S14	1進1出	4	14	86	MAPH101-04-P4810	1進1出	48	0	191
MAPH101-04-P0610-S12	1進1出	6	12	86	MAPH101-04-S60	1進1出	0	60	231.8
MAPH101-04-P0810-S10	1進1出	8	10	86	MAPH101-04-P0610-S54	1進1出	6	54	231.8
MAPH101-04-P1010-S08	1進1出	10	8	86	MAPH101-04-P0910-S51	1進1出	9	51	231.8
MAPH101-04-P1210-S06	1進1出	12	6	86	MAPH101-04-P1210-S48	1進1出	12	48	231.8
MAPH101-04-P1410-S04	1進1出	14	4	86	MAPH101-04-P2410-S36	1進1出	24	36	231.8
MAPH101-04-P1610-S02	1進1出	16	2	86	MAPH101-04-S72	1進1出	0	72	275.6
MAPH101-04-S24	1進1出	0	24	106.4	MAPH101-04-P1210-S60	1進1出	12	60	275.6
MAPH101-04-P0410-S20	1進1出	4	20	106.4	MAPH101-04-P2410-S48	1進1出	24	48	275.6
MAPH101-04-P0610-S18	1進1出	6	18	106.4	MAPH101-04-P3610-S36	1進1出	36	36	275.6
MAPH101-04-P1210-S12	1進1出	12	12	106.4	MAPH101-04-S84	1進1出	0	84	316.4
MAPH101-04-P1810-S06	1進1出	18	6	106.4	MAPH101-04-P1210-S72	1進1出	12	72	316.4
MAPH101-04-P2410	1進1出	24	0	106.4	MAPH101-04-P2410-S60	1進1出	24	60	316.4
MAPH101-04-S30	1進1出	0	30	126.8	MAPH101-04-P3610-S48	1進1出	36	48	316.4
MAPH101-04-P0610-S24	1進1出	6	24	126.8	MAPH101-04-S96	1進1出	0	96	357.2
MAPH101-04-P1210-S18	1進1出	12	18	126.8	MAPH101-04-P1210-S84	1進1出	12	84	357.2
MAPH101-04-P1810-S12	1進1出	18	12	126.8	MAPH101-04-P2410-S72	1進1出	24	72	357.2
MAPH101-04-P2410-S06	1進1出	24	6	126.8	MAPH101-04-P3610-S60	1進1出	36	60	357.2
MAPH101-04-P3010	1進1出	30	0	126.8	MAPH101-04-P4210-S54	1進1出	36	60	357.2
