不知給大家說起滑環都是否熟悉呢，其實滑環簡單來說就是實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。那么滑環究竟具有哪些分類呢，下面小編幫大家總結一下相關的知識。

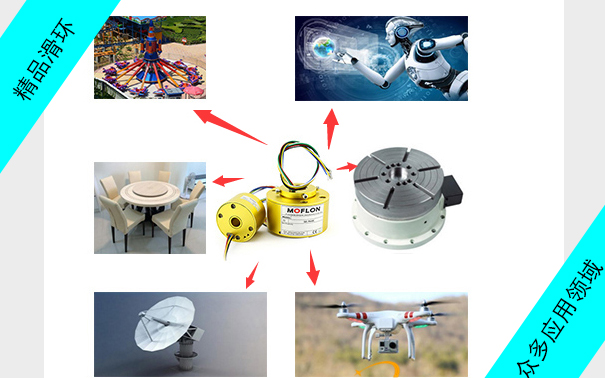

滑環屬于電接觸滑動連接應用范疇，它又稱集電環、或稱旋轉關節、旋轉電氣接口、滑環、集流環、回流環、線圈、換向器、轉接器，是實現兩個相對轉動機構的圖像、數據信號及動力傳遞的精密輸電裝置。特別適合應用于無限制的連續旋轉，同時又需要從固定位置到旋轉位置傳送功率或數據的場所。
一、目前國際上采用的滑環技術分為以下三種：
1、復合電刷塊技術，一般采用碳刷，銅刷，銀/石墨/二硫化鉬的刷塊等形式。
2、采用貴金屬合金單絲，如AuNi9等。
3、纖刷技術，纖刷是指一種特殊的滑行電氣接觸設計。纖刷簡單的說就是將單獨的金屬纖絲(線)進行校準并裝進一個金屬管里。在這個懸臂設計中，纖刷束的散狀的，無束縛的一端依附在環道表面的槽里。
二、為什么要選擇滑環?
在電氣設計過程中，機械部分360度無限制連續旋轉時，導線需連接到旋轉部件上去，電氣工程師就會遇到導線纏繞問題，這個時候，他需要一個電旋轉連接器，俗稱電滑環來傳輸動力和信號的旋轉連接。
三、滑環結構種類有哪些?
滑環結構分為圓柱式、圓盤式。圓柱式滑環的環道是沿著圓柱的軸心排列的，就象螺栓上的螺紋一樣。圓盤式滑環的環道是同心的，就象在唱機唱片上的溝一樣。目前大部分都采用圓柱式滑環，除非受到高度限制，才會選用圓盤式滑環。
